无机保温砂浆一般是以玻化微珠为无机轻集料，水泥为胶凝材料，配合一些添加剂搅拌混合而成的保温节能砂浆材料。其优点很多，网上自行查阅，尤其是在2009~2010年借着央视大火和上海大火的春风，无机保温砂浆着实在全国推广开来。
作为重要的保温轻质骨料“玻化微珠”由于市场比较混乱，膨胀珍珠岩鱼目混珠，导致其质量参差不齐，从而造成大多数玻化微珠保温砂浆吸水率偏高、容易空鼓等缺点。最终导致多个省市因无机保温砂浆在施工中普遍存在开裂、空鼓、脱落等质量问题，发布禁令文件，禁止或限制使用。
轻质抹灰石膏，因密度轻、易喷涂、成本低、不空裂，同时兼具保温、隔热、隔音等多种功能，深受建筑行业喜爱，最近5年来，轻质抹灰石膏每年以100%以上的速度增长，预计在内墙远景使用量将达到1亿吨以上，将是今后使用量最大的特种砂浆之一。
轻质抹灰石膏是以玻化微珠为无机轻集料，石膏为胶凝材料，配合一些添加剂搅拌混合而成的新型抹灰材料。
膨胀玻化微珠作为轻质抹灰材料中的核心原料，本质上是轻质骨料，主要起到骨架支撑、出活量大、保温、隔热、隔音的作用，性能非常关键。但目前国内使用的膨胀玻化微珠存在很多问题。
以下梳理出玻化微珠的七大问题：
一，粒径不规矩。
国内轻质抹灰石膏多采用50-70目和70-90目的玻珠，实际上这是原砂未膨化前的粒径指标，不是膨化后玻珠的实际粒径，上中下游不统一，造成了很大的沟通障碍。再说按照建筑用砂的习惯，轻质骨料用目数衡量，非常不规范。
二，堆积密度明显偏低。
水泥保温砂浆因为有保温的要求，玻化微珠导热系数要低，堆积密度也就很低；但轻质抹灰石膏用的玻珠要求强度，不需要控制导热系数，所以堆积密度低的玻珠，强度低，不适合轻质抹灰石膏。目前很多石膏砂浆工厂还沿用这个思路，导致轻质石膏出活量低，强度低，成本高。
三，玻化微珠强度偏低。
主要原因是玻珠的堆积密度太低，搅拌容易破碎，加上投料和搅拌方式也不对。玻珠强度低，与生产工艺也有关系，电炉法就比气炉法强度高，但电炉法成本高，气炉法严格控制生产过程，也能得到强度较高且成本较低的玻珠。
四，吸水率高。
轻质抹灰石膏用的玻珠，若吸水率高，后期会引起墙面粉化、空鼓等严重质量问题，很多厂家不重视，用高吸水的珍珠岩充当玻珠，这是不应该的。
五，漂浮率低。
严格的说，玻珠都应该漂浮于水中，但高吸水的珍珠岩，或玻珠中含有不能膨化的原砂杂质，漂浮率都很低，这种情况会导致轻质抹灰石膏生产中，玻珠下料时分层，以及砂浆出活量低。
六，包装严重不规矩。
轻质抹灰石膏中，玻珠必须按体积投料，不能按重量投料，因此玻珠包装必须要有明确的体积！现在的情况是：黄袋子，不覆膜，“三无”产品，无任何标识，从12.5-18袋/方不等，包装体积完全不统一，漏粉严重，装、运、卸污染大，呛人，劳动强度高。
七，玻化微珠品种单一。
玻珠本质上是轻质骨料，堆积密度、粒径、吸水性甚至憎水性等，都可以根据轻质抹灰石膏的技术要求，探讨新型玻珠品种，而不是套用水泥保温砂浆用的玻珠。发展更多玻珠产品，对推动轻质抹灰石膏的健康发展，也有很大推动作用！
玻化微珠作为轻质抹灰石膏的重要原料，如果选择不适当，产品在工地上会出现大量问题，对于生产企业，由于对抹灰石膏技术上认识不够，再加上对原材料把控不严格，采购上缺少参考标准，导致生产出来的产品问题层出不穷。
想当年很多企业在找无机保温砂浆的配方！
普通硅酸盐42.5水泥100Kg
粉煤灰50Kg
聚丙烯短纤维1-2Kg
聚物缩合胶粉4-5Kg
羟丙基甲基纤维素（20万）1-2Kg
易分散木质纤维（灰）3-5Kg
玻化微珠1立方
[配方仅供参考]

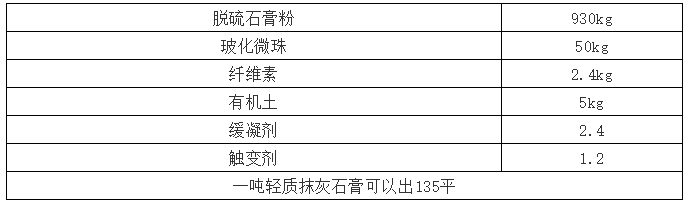

轻质抹灰石膏参考配方
